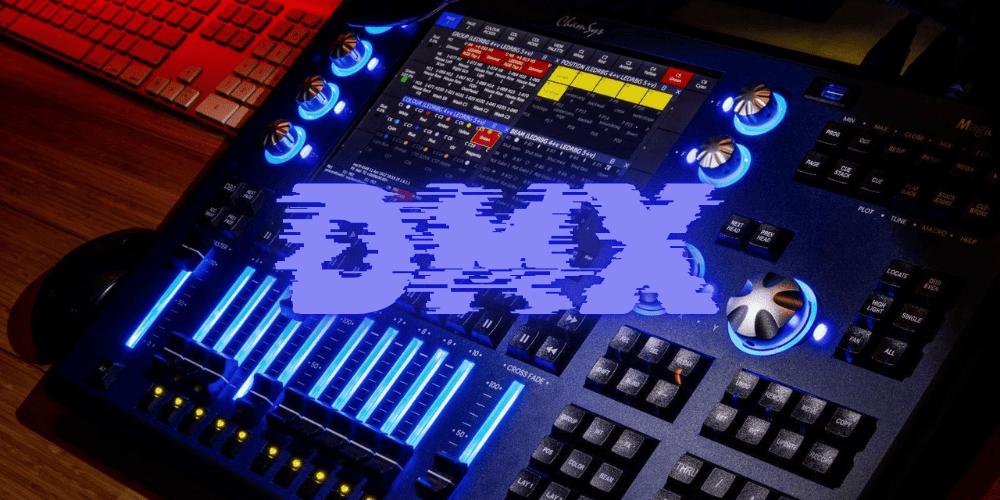

DMXとは何ですか？デジタルマルチプレックスが説明しました

DMXコントローラーは、プロのイベントで照明を管理するために不可欠なツールです。 舞台照明、LED照明器具、ムービングライトなど、様々な照明器具に対応しています。コンサート、演劇、結婚式など、どんなイベントでも、DMXコントローラーがあればスムーズな照明効果が得られます。このガイドでは、DMXコントローラーテーブルについて知っておくべきことをすべて解説します。

DMX コントローラーとは何ですか?

DMXはデジタルマルチプレックスの略です。DMXコントローラーは、コントローラーから照明器具へ1本のケーブルを通してデジタル信号を送信する装置です。 脳 照明システムの複数のデバイスにデジタル信号を送信する。 ムービングヘッドライトLED照明器具、ストロボ、 PARライトフォグマシンなど、様々な照明器具に使用できます。各照明には固有のアドレスが割り当てられており、明るさ、色、動きなどの特定のコマンドに応答します。DMXシステムは、1つのセットアップで最大512チャンネル（「ユニバース」と呼ばれる）を制御できます。

• たとえば、RGB ライトには、赤用に 1 つ、緑用に 1 つ、青用に 1 つ、合計 3 つのチャネルが必要です。

DMXコントローラーは、信頼性、柔軟性、拡張性の高さから、コンサート、劇場、クラブなどで広く使用されています。プロフェッショナルなセットアップにおいて、スムーズで同期した照明効果を生み出すのに役立ちます。

DMX フィクスチャとは何ですか?

DMXフィクスチャーは、DMX（デジタルマルチプレックス）プロトコルに対応した照明器具です。コンサート、舞台、イベント、建築照明などに使用されます。

各器具は、一定数の DMXチャンネル各チャンネルは、明るさ、色の混合、パン/チルトの動き、ストロボ効果などの特定の機能を制御します。

DMX照明器具は、 DMXコントローラーステージ照明やイベント制作における正確な制御と同期を可能にします。

DMX アドレスとは何ですか?

あ DMXアドレス DMXフィクスチャに割り当てられた開始チャンネルです。 DMXユニバース （512チャンネルのセット）。これは、照明器具がDMXコントローラーから入力される制御信号をどのように解釈するかを決定します。照明器具ごとに複数のチャンネル（e.g.、ムービングヘッドライトは 12～36チャンネル）、DMXアドレスは干渉なく正しいチャンネルが割り当てられることを保証します。

簡単に言うと、DMXアドレスとはDMX照明器具に割り当てられた固有の番号です。DMXアドレスは、照明器具がDMXシステム内でどの信号に反応するかを指示します。各照明器具は特定のアドレスから動作を開始し、その機能に基づいて一定数のチャンネルを使用します。

DMXアドレスが1の場合、チャンネル1、2、3を使用します。次の照明器具は、重複を避けるためにチャンネル4から開始する場合があります。アドレスは、照明器具の種類に応じて、ディップスイッチ、デジタルディスプレイ、またはソフトウェアを使用して割り当てることができます。 器具の種類。

DMX 照明システムはどのように機能しますか?

DMXコントローラー、DMXフィクスチャー、DMXアドレスはすべて、DMX照明システム内で相互に関連するコンポーネントです。これらがどのように連携するかは以下のとおりです。

1. DMXコントローラー – デジタルDMX512信号を送信するメイン制御ユニット。
2. DMXフィクスチャ – DMX 信号を受信して特定の機能を実行する照明または舞台効果デバイス。
3. DMXアドレス – 各 DMX フィクスチャに割り当てられた固有の開始チャンネル。これにより、コントローラ コマンドに対する応答方法が決まります。

舞台照明システムをセットアップしていると想像してください。 DMXコントローラー1台 そして 3つのLEDムービングヘッドライト。

1. 接続すると DMXコントローラー 最初に DMXフィクスチャ 使用して DMXケーブル （通常はXLR-3またはXLR-5）。その後、追加のDMXケーブルを使用して残りの照明器具をデイジーチェーン接続します。
2. それぞれ DMXフィクスチャ 必要 10チャンネル （e.g.、チャンネル 1 は調光用、チャンネル 2 は色用、チャンネル 3 はストロボ速度用など)。
3. 設定する DMXアドレス 次のように：
   • フィクスチャー1 → アドレス1 （チャンネル1～10を使用）
   • フィクスチャー2 → アドレス11 （チャンネル11～20を使用）
   • フィクスチャ3 → アドレス21 （チャンネル21～30を使用）
4. その DMXコントローラー 各照明器具に制御信号を送信し、 DMXアドレスこれにより、Fixture 1 が Fixture 2 のコマンドに応答しないようになります。

その他の関連コンポーネント:

• DMXユニバース – 1本のDMX512データラインは最大 512チャンネルさらに多くのチャンネルが必要な場合は、2 番目のユニバース (別の DMX ライン) が必要になります。
• DMXスプリッター – 信号劣化を防ぐために、複数の器具を長距離接続する必要がある場合に使用します。
• DMXターミネーター – ちらつきや不安定な動作の原因となる信号の反射を防ぐために、DMX チェーンの末尾に配置される抵抗器。

DMX アドレスを適切に割り当て、正しいケーブル配線を確保することで、コンサート、劇場、その他のプロフェッショナルなイベントでスムーズかつ同期された照明セットアップを作成できます。

画像： Betopper DMX 512

DMXとDMX512

DMX（デジタルマルチプレックス）は、舞台照明や特殊効果の制御に広く使用されている通信プロトコルです。一方、DMX512は、1ユニバースあたり512チャンネルのデータ伝送を定義する規格です。本質的には、DMX512はDMXの改良版であり、プロ仕様の照明システム間で一貫したパフォーマンスと互換性を保証します。コントローラーの選択や複雑な照明設定を行う際には、この違いを理解することが不可欠です。

DMMX:

• 意味： DMX (デジタル マルチプレックス) は、照明や舞台装置を制御するために設計された通信プロトコルです。
• 関数： 調光器、ムービングヘッドライト、フォグマシンなどの複数のデバイスを単一のデータ信号で制御できます。
• 柔軟性: DMX はさまざまな照明効果を管理できますが、固定のデータ構造を指定しないため、標準化されていません。
• 応用： 古い照明システムや小規模なセットアップでよく使用されます。

DMX512:

• 意味： DMX512はDMXをベースとした業界標準プロトコルであり、 512個の制御チャネル ユニバース（データ ライン）あたり。
• 構造： 専用ケーブル (通常は XLR-3 または XLR-5) を使用して、接続されたデバイスにデータを順番に送信します。
• 信頼性： DMX512 は、干渉が最小限で安定したデータ通信を保証するため、複雑な照明配置に最適です。
• 応用： 精密な制御と同期のために、プロの舞台照明、コンサート、大規模イベント制作に広く採用されています。

DMX コントローラーの使い方

DMXコントローラーを使用するには、まずDMXケーブルを使って照明器具に接続します。コントローラーがどの照明器具を制御するかを認識するために、各照明器具にはDMXアドレスが必要です。スライダー、ボタン、またはタッチスクリーンを使って、明るさ、色、エフェクトを調整します。設定を保存しておけば、イベント中に後で使うことができます。必ずセットアップをテストし、すべてがスムーズに動作することを確認してください。

DMXコントローラーテーブルの設定

1. システムの電源を入れる: まず、DMXコントローラーとすべての照明器具に電源を接続します。すべての機器の電源を入れ、準備が整っていることを確認してください。最近のコントローラーの中には、持ち運び用にバッテリーを内蔵しているものもあります。
2. DMXケーブルを接続します。 DMXケーブルの片端をコントローラーのDMX OUTポートに接続します。もう片方の端を最初の照明器具のDMX INポートに接続します。この手順で、コントローラーが適切に信号を送信できるかどうかを確認します。
3. デイジーチェーンを作成する: 複数の照明器具をリンクするには、1つ目の照明器具のDMX OUTと2つ目の照明器具のDMX INをDMXケーブルで接続します。この手順を繰り返し、すべての照明器具をチェーン接続します。新しい照明器具の中には、ワイヤレスDMXに対応しているものもあり、ケーブルが不要になります。
4. DMXチャンネルモードを設定します。 コマンドを受信するには、各照明器具をDMXモードにする必要があります。照明器具のボタンまたはデジタルディスプレイを使用して、各照明器具に固有のDMXアドレスを割り当ててください。これにより、コントローラーは適切な信号を適切な照明器具に送信できます。
5. プログラム照明シーン: コントローラーのスライダー、ボタン、またはタッチスクリーンを使って、明るさ、色、動きを調整できます。最近のコントローラーの多くは、異なる照明プリセットを保存できるため、イベント中にエフェクトを簡単に切り替えることができます。
6. セットアップをテストします。 スライダーを動かすかボタンを押して、ライトが正しく反応するかどうかを確認してください。照明器具が動作しない場合は、ケーブル、DMXアドレス、設定を確認してください。問題を修正することで、パフォーマンスが向上します。

すべてが正しくセットアップされると、DMX 照明システムはプロのイベント、コンサート、ステージ パフォーマンスに使用できるようになります。

DMXコントローラーの機能:

• チャンネル数: 制御できる器具の数を決定します。
• フェーダーとノブ: 明るさ、色、効果を簡単に調整できます。
• MIDI 互換性: 音楽システムとの統合を可能にします。
• タッチスクリーン インターフェイス: より優れた制御を実現するために、ハイエンド モデルで利用できます。
• ワイヤレス接続: 大規模な会場に便利です。
• 効率性: 1 つのデバイスで複数のライトを制御します。
• 自動化: 照明シーンを事前にプログラムしてスムーズに実行します。
• コスト効率が高い: 追加の技術者の必要性を減らします。

さまざまな照明アプリケーションに対応するDMX

DMX技術は、コンサートや演劇からナイトクラブやイベント会場まで、様々な照明アプリケーションで重要な役割を果たします。適切なDMX照明器具を選択することで、正確な制御と魅力的な視覚効果が得られます。ここでは、2つの照明器具をご紹介します。 Betopper プロフェッショナル向けに設計された照明ソリューション：

🔹 推奨： Betopper LM1915R ムービングヘッドウォッシュライト

この19×15W RGBW LEDムービングヘッドは、強力なズーム機能とライトストリップ効果を備え、ダイナミックなステージデザインに最適です。DMX512に完全対応し、スムーズな色変化、広範囲のウォッシュカバレッジ、そして柔軟なプログラミングオプションを実現。コンサート、クラブ、演劇など、あらゆるシーンに最適です。

🔹 推奨： Betopper CLB260-O ムービングヘッドビームライト

搭載 260W 9Rビームランプを搭載したこの照明器具は、複数のゴボと色彩効果を備えたシャープで高輝度のビームを生成します。大規模なプロダクションやイベント照明向けに設計されており、高速なパン/チルト動作と高精度なDMX512制御により、複雑で高エネルギーの照明シーケンスを実現します。

建築照明におけるDMX

DMXは 舞台照明建物やランドマークの照明にも使用されます。DMXを使えば、色を変えたり、パターンを作ったり、特別な特徴を強調したりできます。たった一つのシステムで照明を完全に制御できます。

舞台照明におけるDMX

ステージパフォーマンスは、適切な照明によってさらに美しくなります。DMXは、明るさ、色彩、そして動きを自在にコントロールします。感情を揺さぶるシーンにはゆっくりとしたフェードアウトを、アクション満載のシーンには素早いフラッシュを演出できます。あらゆるパフォーマンスをより魅力的なものにします。

コンサートやクラブの照明のためのDMX

コンサートやクラブには、ダイナミックな照明が必要です。DMXは音楽のビートに合わせて照明を同期させます。ストロボ、ムービングライト、色の変化などを制御できるため、観客に刺激的な体験を提供します。

テーマパークやアトラクションにおけるDMX

テーマパークでは、乗り物の照明や特殊効果にDMXが使用されています。お化け屋敷の点滅ライトや、ウォーターショーの滑らかな色の変化など、DMXはアトラクションに完璧なタイミングと制御を与え、活気を与えます。

結論

DMXコントローラーテーブルは、プロフェッショナルなイベントにおける照明管理に欠かせない強力なツールです。明るさ、色、そしてエフェクトを簡単にコントロールできます。コンサート、ステージパフォーマンス、クラブ、建築照明など、DMXはスムーズで同期したエフェクトを提供します。イベントをよりエキサイティングで魅力的なものにします。適切なDMXコントローラーを選び、正しく設定することで、素晴らしい照明演出を実現できます。練習すれば、誰でもDMXを使いこなしてイベントを盛り上げることができます。

よくある質問

DMX で制御できるものは何ですか?

DMX は、次のような多くの種類の照明や効果を制御できます。

• LEDライト
• 舞台照明
• 特撮
• 建築照明

DMX ケーブルはどのくらい遠くまで届きますか?

DMXケーブルは最長300メートル（約1,000フィート）まで問題なく使用できます。ただし、信号品質はケーブルの種類や障害物によって異なります。より長い距離が必要な場合は、信号ブースターまたはリピーターを使用して接続を安定させましょう。

DMX はデジタルですか、それともアナログですか?

DMXはデジタルシステムです。バイナリ形式でデータを送信するため、従来のアナログシステムよりも信頼性が高く、干渉の可能性が低くなります。

いくつの DMX チャンネルが必要ですか?

ライトの各機能はDMXチャンネルを使用します。例：

• RGB ライトには 3 つのチャネル (赤、緑、青に 1 つずつ) が必要です。
• RGBW ライトには 4 つのチャンネル (赤、緑、青、白) が必要です。

1 つの DMX ユニバースには 512 個のチャンネルがあり、一度に最大 128 個の RGBW ライトを制御できます (512 ÷ 4 = 128)。
